一、用途

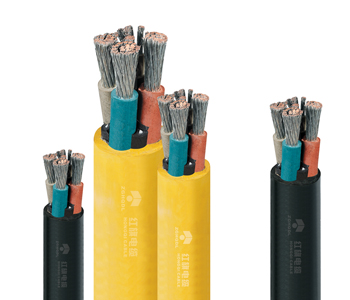

本產品為礦用橡套軟電纜系列產品，適用于額定電壓Uo/U為1.9/3.3KV及以下采煤機及類似設備裝置的電源連接。
二、使用條件
額定電壓0.38/0.66KV電纜導體的長期允許工作溫度為90℃。黑護套
額定電壓0.66/1.4KV電纜導體的長期允許工作溫度為90℃，黃護套。額定電壓1.9/3.3KV電纜導體長期允許工作溫度是90℃。黑色護套，最小彎曲半徑為電纜直徑的6倍，黃色護套電纜不得在日光下長期暴露。
三、型號、名稱：
| 型號 | 名稱 | 用途 |
| MC-0.38/0.66 | 采煤機橡套軟電纜 | 額定電壓為0.38/0.66KV采煤類似設備的電源連接 |
| MCP-0.38/0.66 | 采煤機屏蔽像套軟電纜 | 額定電壓為0.38/0.66KV采煤類似設備的電源連接 |
| MCP-0.66/1.14 | 采煤機屏蔽橡套軟電纜 | 額定電壓為0.38/0.66KV采煤類似設備的電源連接 |
| MCP-1.9/3.3 | 采煤機屏蔽橡套軟電纜 | 額定電壓為0.38/0.66KV采煤類似設備的電源連接 |
四、電纜結構圖
 | 1、動力線芯導體 |
| 2、接地線芯導體 | |
| 3、控制線芯導體 | |
| 4、絕緣 | |
| 5、絕緣屏蔽 | |
| 6、外護套 | |
| 7、內護套 | |
| 8、纖維編織加強層 |
五、規格尺寸
額定電壓0.38/0.66KV電纜尺寸參數
| 芯數*標稱截面 | 動力線芯絕緣標稱厚度 | 護套標稱厚度 | 電纜外徑 | ||||
| MC-0.38/0.66 | MCP-0.38/0.66 | ||||||
| 動力線芯 | 地線芯 | 最小值 | 最大值 | 最小值 | 最大值 | ||
| 3*6 | 1*4 | 1.6 | 4.5 | 29.1 | 34.1 | 33 | 38 |
| 3*25 | 1*6 | 1.8 | 5.5 | 36 | 41 | 39 | 45 |
| 3*35 | 1*6 | 1.8 | 5.5 | 39 | 45 | 42.5 | 48.5 |
| 3*50 | 1*10 | 2.0 | 5.5 | 44 | 50.5 | 47.5 | 54.5 |
| 3*70 | 1*16 | 2.2 | 6.0 | 50 | 57.5 | 53 | 60.5 |
| 3*95 | 1*25 | 2.2 | 6.0 | 56 | 63.1 | 59.5 | 67 |
| 3*120 | 1*35 | 2.4 | 6.0 | 60.5 | 68.5 | 63.5 | 72 |
額定電壓0.66/1.14KV電纜尺寸參數
| 芯數*標稱截面 | 動力線芯絕緣標稱厚度 | 護套標稱厚度 | 電纜外徑 | ||||||
| MCP-0.66/1.44 | |||||||||
| 動力線芯 | 地線芯A | 地線芯B | A型 | B型 | |||||
| A | B | 下線 | 上線 | 下線 | 上線 | ||||
| 3*25 | 1*6 | 2.0 | 6 | 29.1 | 34.1 | 33 | 38 | ||
| 3*35 | 1*6 | 3*10/3 | 2.0 | 6 | 7 | 36 | 41 | 39 | 45 |
| 3*50 | 1*10 | 3*16/3 | 2.0 | 6 | 7.5 | 39 | 45 | 42.5 | 48.5 |
| 3*70 | 1*16 | 3*25/3 | 2.2 | 7 | 7.5 | 44 | 50.5 | 47.5 | 54.5 |
| 3*95 | 1*25 | 3*25/3 | 2.4 | 7 | 7.5 | 50 | 57.5 | 53 | 60.5 |
| 3*120 | 1*35 | 3*35/3 | 2.6 | 7 | 7.5 | 56 | 63.1 | 59.5 | 67 |
| 3*150 | 1*35 | 3*50/3 | 2.6 | 7 | 7.5 | 60.5 | 68.5 | 63.5 | 72 |
額定電壓1.9/3.3KV電纜尺寸參數
| 芯數*標稱截面 | 動力線芯絕緣標稱厚度 | 護套標稱厚度 | 電纜外徑 | ||||||
| MCP-0.66/1.44 | |||||||||
| 動力線芯 | 地線芯A | 地線芯B | A型 | B型 | |||||
| A | B | 下線 | 上線 | 下線 | 上線 | ||||
| 3*25 | 1*6 | 2.8 | 6 | 44.5 | 51.0 | ||||
| 3*35 | 1*6 | 3*10/3 | 2.8 | 6 | 7 | 48.0 | 54.5 | 59 | 64 |
| 3*50 | 1*10 | 3*16/3 | 2.8 | 6 | 7.5 | 54.0 | 61.5 | 63 | 69 |
| 3*70 | 1*16 | 3*25/3 | 3.0 | 7 | 7.5 | 60.0 | 67.0 | 68 | 775 |
| 3*95 | 1*25 | 3*25/3 | 3.0 | 7 | 7.5 | 65.0 | 72.5 | 69 | 78 |
| 3*120 | 1*35 | 3*35/3 | 3.2 | 7 | 7.5 | 69.5 | 77.5 | 74 | 84.5 |
| 3*150 | 1*35 | 3*50/3 | 3.2 | 7 | 7.5 | 74.0 | 82.5 | 78.5 | 88 |
六、技術特性
1、成品電纜導體直流符合表5要求。
| 動力線芯標稱載面mm平方(mm2） | 20℃時導體電阻Ω/km | 動力線芯標稱載面(mm2） | 20℃時導體電阻Ω/km |
| 4 | ≥5.09 | 35 | ≥0.565 |
| 6 | ≥3.39 | 50 | ≥0.393 |
| 10 | ≥1.95 | 70 | ≥0.277 |
| 16 | ≥1.24 | 95 | ≥0.210 |
| 25 | ≥0.795 | 120 | ≥0.164 |
2、成品電纜絕緣電阻
| 線芯類型 | 標稱截面(mm2） | 20℃時絕緣電阻 Ω/km | |
| 額定電壓0.66/1.14KV及以下 | 額定電壓1.9/3.3KV | ||
| 動力線芯 | 16 | 350 | |
| 25 | 300 | ≥450 | |
| 35 | 250 | ≥400 | |
| 50 | 250 | ≥350 | |
| 70 | 200 | ≥300 | |
| 95 | 200 | ≥250 | |
| 120 | 200 | ≥250 | |
| 150 | 180 | ≥250 | |
| 25 | 2.5/4/6/10 | 100 | ≥100 |
1、導體的允許工作溫度90℃。
2、具有抗彎曲特性。
3、具有抗擠壓和抗壓力特性。
4、絕緣強度大于6.17 MPa，延伸率200%以上
5、最大抗彎11 N/MM2，最大抗拉伸力> 250%
6、無損傷的額定電壓0.38/0.66kv下3.0kv／5min，0.66/1.14kv為3.7kv/5min，分別為6.8kv/0.5min 1.9/3.3kv，
7、符合基于mt386-1995防火功能
