一、應用范圍
變頻調速控制系統具有顯著的節能效果，被廣泛應用鋼鐵、石化、工業、的動力、造紙、紡織、金屬加工、食品加工、等自動化傳輸以及電機、壓力、集中空調等系統。FCMC-P系列變頻電機，電纜以其卓越的屏蔽特性和對高次諧波優異的仰制作用成為變頻調速系統不可或缺的組成部分。
為了滿足應用需求，特別是大容量變頻調速電機的要求。我公司已經開發出0.6/1，1.8 / 3，3.6/6kv，8.7/l0kv變頻電機電纜。
二、金屬屏蔽參數
| 型號 | 規格 | 屏蔽層載面積不小于 | 電纜近似直徑 | 參考重量 | 載流量 |
| FCMC-PFZ | 3X1.5+3X0.5 | 5 | 12 | 185 | 19 |
| 3X2.5+3X0.5 | 5 | 12 | 203 | 25 | |
| 3X4+3X0.75 | 6 | 13 | 260 | 33 | |
| 3X6+3X1.3 | 7 | 15 | 353 | 42 | |
| 3X10+3X2.5 | 8 | 17 | 496 | 59 | |
| 3X16+3X6 | 9.5 | 19 | 697 | 77 | |
| 3X25+3X10 | 11 | 21 | 1021 | 102 | |
| 3X35+3X10 | 12 | 23 | 1362 | 125 | |
| 3X50+3X16 | 15 | 28.5 | 1983 | 153 | |
| 3X70+3X16 | 16.5 | 30 | 2529 | 195 | |
| 3X95+3X25 | 28 | 34 | 3450 | 242 | |
| 3X120+3X35 | 32 | 38 | 4440 | 284 | |
| 3X150+3X35 | 33.5 | 42 | 5355 | 321 | |
| 3X185+3X50 | 54 | 48 | 6738 | 367 | |
| 3X240+3X50 | 58 | 53 | 8765 | 432 | |
| 3X300+3X70 | 65 | 58 | 10530 | 497 |
三、金屬帶軋紋屏蔽
| 型號 | 規格 | 屏蔽層載面積不小于(mm2） | 電纜近似直徑 | 參考重量 | 載流量 |
|
FCMC-PFG 1.8/3kV | 3X25+3X10 | 16.2 | 29 | 1394 | 107 |
| 3X35+3X10 | 17.5 | 31 | 1758 | 135 | |
| 3X50+3X10 | 20.5 | 36 | 2452 | 158 | |
| 3X70+3X16 | 21.3 | 38 | 3011 | 195 | |
| 3X95+3X16 | 36 | 42.5 | 4024 | 246 | |
| 3X120+3X25 | 37.9 | 44.5 | 4747 | 279 | |
| 3X150+3X25 | 41.1 | 48 | 5913 | 316 | |
| 3X185+3X35 | 61.6 | 54 | 7406 | 363 | |
| 3X240+3X50 | 66.7 | 58 | 9448 | 423 | |
| 3X300+3X70 | 71.4 | 62.5 | 11150 | 484 |
| 型號 | 規格 | 屏蔽層載面積不小于(mm2） | 電纜近似直徑 | 參考重量 | 載流量 |
|
FCMC-PFG 0.6/1kV | 3X1.5+3X0.5 | 11 | 15 | 210 | 19 |
| 3X2.5+3X0.5 | 11 | 15 | 234 | 25 | |
| 3X4+3X0.75 | 11.5 | 16 | 294 | 33 | |
| 3X6+3X1.5 | 13 | 18 | 389 | 42 | |
| 3X10+3X2.5 | 15 | 19.5 | 536 | 59 | |
| 3X16+3X4 | 17 | 22 | 741 | 77 | |
| 3X25+3X6 | 19 | 24 | 1070 | 102 | |
| 3X35+3X6 | 21 | 26 | 1412 | 125 | |
| 3X50+3X10 | 26 | 31.5 | 2071 | 153 | |
| 3X70+3X10 | 28 | 34 | 2631 | 195 | |
| 3X95+3X16 | 42 | 38 | 3749 | 242 | |
| 3X120+3X25 | 47 | 41.5 | 4547 | 284 | |
| 3X150+3X25 | 52 | 46 | 5471 | 321 | |
| 3X185+3X35 | 29 | 51.5 | 6874 | 367 | |
| 3X240+3X50 | 65 | 57 | 8946 | 432 | |
| 3X300+3X50 | 71 | 62 | 10745 | 497 |
| 型號 | 規格 | 屏蔽層載面積不小于(mm2） | 電纜近似直徑 | 參考重量 | 載流量 |
|
FCMC-PFG 1.8/3kV | 3X25+3X5.5 | 27 | 32 | 1442 | 107 |
| 3X35+3X6 | 29 | 34 | 1823 | 135 | |
| 3X50+3X10 | 45 | 40 | 2564 | 158 | |
| 3X70+3X10 | 47 | 41.5 | 3127 | 195 | |
| 3X95+3X16 | 52.6 | 46 | 4119 | 246 | |
| 3X120+3X25 | 55 | 48 | 4845 | 279 | |
| 3X150+3X25 | 75 | 52.5 | 6088 | 316 | |
| 3X185+3X35 | 83 | 58 | 7525 | 363 | |
| 3X240+3X50 | 89 | 62.5 | 9579 | 423 | |
| 3X300+3X50 | 96 | 67 | 11385 | 484 |
| 型號 | 規格 | 屏蔽層載面積不小于(mm2） | 電纜近似直徑 | 參考重量 | 載流量 |
|
FCMC-PFG 3.6/6kV | 3X25+3X6 | 45 | 40 | 1836 | 111 |
| 3X35+3X6 | 46.8 | 41.5 | 2234 | 135 | |
| 3X50+3X10 | 50 | 44.5 | 2851 | 158 | |
| 3X70+3X10 | 70 | 49 | 3537 | 195 | |
| 3X95+3X16 | 75 | 53 | 4645 | 246 | |
| 3X120+3X25 | 80 | 56.5 | 5449 | 279 | |
| 3X150+3X25 | 85 | 59.5 | 6628 | 316 | |
| 3X185+3X35 | 91 | 64 | 8050 | 363 | |
| 3X240+3X50 | 99 | 69 | 10267 | 423 | |
| 3X300+3X50 | 107 | 74 | 12148 | 484 |
| 型號 | 規格 | 屏蔽層載面積不小于(mm2） | 電纜近似直徑 | 參考重量 | 載流量 |
|
FCMC-PFG 6/6kV 1/10kV | 3X25+3X5.5 | 50 | 4.5 | 2408 | 111 |
| 3X35+3X6 | 53 | 46.5 | 2508 | 135 | |
| 3X50+3X10 | 70 | 50 | 3209 | 158 | |
| 3X70+3X10 | 76 | 53 | 3928 | 195 | |
| 3X95+3X16 | 82 | 57.5 | 4956 | 246 | |
| 3X120+3X25 | 87 | 60.5 | 5802 | 279 | |
| 3X150+3X25 | 92 | 64 | 7028 | 316 | |
| 3X185+3X35 | 118 | 69 | 8491 | 363 | |
| 3X240+3X50 | 127 | 73 | 10624 | 423 | |
| 3X300+3X50 | 136 | 78.5 | 12543 | 484 |

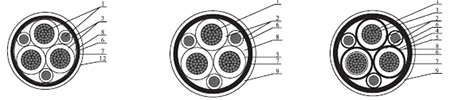

| 圖一 10KV電纜結構示意圖 | 圖二 1.8/3KV電纜結構示意圖 | 圖三 3.6/10KV電纜結構示意圖 |
 | ||
| 1 | 銅導體 | 6 | 絕緣繞包帶 |
| 2 | 絕緣 | 7 | 金屬屏蔽 |
| 3 | 絕緣屏蔽 | 8 | 填充條 |
| 4 | 導體屏蔽 | 9 | 護套 |
| 5 | 銅帶 |
