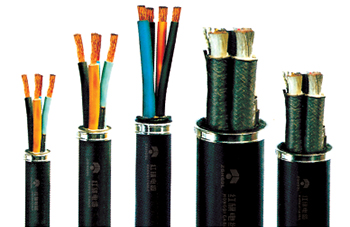

一、產品特點及用途
KBHNRP、KFHNR 電纜能確保系統的安全運行，用于連接電器應用在如高層建筑，石油，化工的位置，需要高功率的能力，長期工作溫度
-40℃-500℃，-40℃-800℃。
聚四氟乙烯絕緣耐火控制電纜適用于耐火要求較高的各種控制系統及電器裝置中。
二、產品代號及含義
 | |
|
k-控制電纜 F4-聚四氟乙烯薄膜 F46-可溶性聚四氟乙烯 B-玻璃纖維 N-云母帶 P-屏蔽 |
1、銅芯或錦芯 |
三、產品型號及名稱
| 型號 | 名稱 |
| ZR-KF4BHN | 聚四氟乙烯繞包玻纖紗編織、玻纖帶和云母繞包(105)阻燃護套防火控制電纜 |
| ZR-KF4BHNP | 聚四氟乙烯繞包玻纖紗編織、玻纖帶和云母繞包銅線編織屏蔽(105)阻燃護套防火控制電纜 |
| ZR-KF4BHNR | 聚四氟乙烯繞包玻纖紗編織、玻纖帶和云母繞包(105)阻燃護套防火控制軟電纜 |
| ZR-KF4BHNRP | 聚四氟乙烯繞包玻纖紗編織、玻纖帶和云母繞包銅線編織屏蔽(105)阻燃護套防火控制軟電纜 |
| KFF46HN | 可溶性聚四氟乙烯絕緣及內護套云母繞包聚四氟乙烯護套防火控制電纜 |
| KFF46HNP | 可溶性聚四氟乙烯絕緣及內護套云母繞包銅線編織屏蔽聚四氟乙烯護套防火控制電纜 |
| KFF46HNR | 可溶性聚四氟乙烯絕緣及內護套云母繞包聚四氟乙烯護套防火控制軟電纜 |
| KFF46HNRP | 可溶性聚四氟乙烯絕緣及內護套云母繞包銅線編織屏蔽聚四氟乙烯護套防火控制軟電纜 |
四、規格結構及近似外徑
| 芯數*標稱截面 | 線芯結構 | 最大外徑 | ||||||||
| A | R | ZR-KF4BHN | ZR-KF4BHNP | ZR-KF4BHNR | ZR-KF4BHNRF | KFF46HN | KFF46HNP | KFF46HNR | KFF46HNRP | |
| 2*0.5 | 1/0.8 | 16*0.2 | 8.4 | 8.7 | 8.8 | 9.4 | 5.9 | 6.4 | 7.2 | 8.4 |
| 2*0.75 | 1/0.97 | 24*0.2 | 8.7 | 9.2 | 9.2 | 9.8 | 6.7 | 7.2 | 7.7 | 8.8 |
| 2*1.0 | 1/1.13 | 32*0.2 | 9.3 | 9.6 | 10.0 | 10.5 | 7.1 | 7.6 | 8.0 | 9.6 |
| 2*1.5 | 1/1.37 | 30*0.25 | 9.8 | 10.2 | 10.6 | 11.5 | 7.5 | 8.1 | 8.8 | 10.3 |
| 2*2.5 | 1/1.76 | 49*0.26 | 10.4 | 10.7 | 11.2 | 12.4 | 9.3 | 9.8 | 9.6 | 10.9 |
| 2*4 | 1/2.24 | 56*0.30 | 11.5 | 11.8 | 12.9 | 14.5 | 10.4 | 11.0 | 11.0 | 12.0 |
| 2*6 | 1/2.76 | 84*0.30 | 13.2 | 13.6 | 14.2 | 15.6 | 11.6 | 12.2 | 12.2 | 13.2 |
| 10*0.5 | 1/0.8 | 16*0.2 | 13.5 | 14.0 | 14.5 | 14.9 | 9.9 | 10.4 | 11.2 | 12.0 |
| 10*0.75 | 1/0.97 | 24*0.2 | 14.3 | 14.8 | 15.4 | 16.0 | 11.6 | 11.2 | 12.0 | 12.6 |
| 10*1.0 | 1/1.13 | 32*0.2 | 15.0 | 15.6 | 16.2 | 16.8 | 12.6 | 13.2 | 12.8 | 13.4 |
| 10*1.5 | 1/1.37 | 30*0.25 | 16.2 | 16.9 | 18.0 | 18.6 | 13.4 | 14.3 | 13.7 | 14.2 |
| 10*2.5 | 1/1.76 | 49*0.26 | 17.8 | 18.3 | 20.6 | 21.2 | 15.2 | 16.7 | 15.4 | 16.6 |
| 10*4 | 1/2.24 | 56*0.30 | 22.0 | 22.5 | 23.3 | 23.7 | 16.9 | 17.5 | 18.3 | 19.5 |
| 10*6 | 1/2.76 | 84*0.30 | 24.6 | 25.2 | 26.1 | 26.8 | 20.0 | 21.6 | 21.2 | 22.3 |
| 芯數*標稱截面（mm) | 線芯結構（mm) | 最大外徑 | 參考重量 | ||||
| KVVR | KVVRP | KVVRP2 | KVVR | KVVRP | KVVRP2 | ||
|
2*0.5 2*0.75 2*1.0 2*1.5 2*2.5 |
16/0.2 24/0.2 32/0.2 30/0.25 50/0.25 |
7.3 7.8 8.1 9.2 10.6 |
8.8 9.1 9.7 10.8 11.7 |
10.8 11.1 11.7 12.8 13.7 |
72 82 91 119 164 |
98 124 134 167 211 |
119 149 159 197 247 |
|
4*0.5 4*0.75 4*1.0 4*1.5 4*2.5 |
16/0.2 24/0.2 32/0.2 30/0.25 50/0.25 |
8.3 8.8 9.2 10.6 12.3 |
9.5 10.0 10.6 11.6 14.1 |
11.8 12.3 12.7 13.8 16.2 |
96 114 123 158 228 |
141 164 179 210 336 |
168 194 209 244 386 |
|
7*0.5 7*0.75 7*1.0 7*1.5 7*2.5 |
16/0.2 24/0.2 32/0.2 30/0.25 50/0.25 |
9.6 10.5 11.0 12.3 15.1 |
10.9 11.6 12.1 14.0 16.5 |
13.1 13.7 14.2 16.2 18.5 |
118 149 172 233 359 |
164 218 224 338 468 |
194 255 260 389 538 |
|
10*0.5 10*0.75 10*1.0 10*1.5 10*2.5 |
16/0.2 24/0.2 32/0.2 30/0.25 50/0.25 |
12.0 13.0 14.3 16.0 19.0 |
13.6 14.8 15.5 17.3 20.2 |
15.7 16.7 17.6 19.3 22.2 |
147 216 269 352 516 |
194 310 386 472 647 |
228 352 449 558 753 |
|
14*0.5 14*0.75 14*1.0 14*1.5 14*2.5 |
16/0.2 24/0.2 32/0.2 30/0.25 50/0.25 |
12.9 14.6 15.3 17.3 20.6 |
14.8 15.8 16.6 18.6 22.3 |
16.7 17.7 18.7 20.6 24.0 |
198 296 333 445 683 |
16/0.2 24/0.2 32/0.2 30/0.25 50/0.25 |
296 463 530 684 913 |
|
19*0.5 19*0.75 19*1.0 19*1.5 19*2.5 |
16/0.2 24/0.2 32/0.2 30/0.25 50/0.25 |
14.9 16.1 16.9 19.1 23.4 |
16.1 17.3 18.0 20.8 24.6 |
18.0 19.3 20.0 22.6 26.4 |
287 359 421 564 898 |
346 473 529 696 1069 |
395 547 645 824 1119 |
|
24*0.5 24*0.75 24*1.0 24*1.5 24*2.5 |
16/0.2 24/0.2 32/0.2 30/0.25 50/0.25 |
16.9 18.4 19.3 22.5 26.9 |
18.5 19.5 21.0 24.0 28.5 |
20.5 21.5 22.5 25.5 30.0 |
327 415 517 759 1129 |
396 536 656 884 1279 |
478 642 776 1001 1376 |
|
37*0.5 37*0.75 37*1.0 37*1.5 37*2.5 |
16/0.2 24/0.2 32/0.2 30/0.25 50/0.25 |
19.0 20.5 22.5 26.0 30.5 |
20.5 22.0 24.0 27.0 32.0 |
22.5 24.0 26.0 29.0 34.0 |
470 616 792 1072 1612 |
594 731 945 1224 1768 |
674 828 1013 1331 1918 |
|
48*0.5 48*0.75 48*1.0 48*1.5 48*2.5 |
16/0.2 24/0.2 32/0.2 30/0.25 50/0.25 |
22.0 24.0 25.5 29.5 33.5 |
23.5 25.0 26.5 30.5 37.0 |
25.5 27.0 28.5 32.5 39.0 |
598 854 986 1352 2094 |
686 958 1118 1508 2178 |
801 1106 1236 1636 2363 |
|
52*0.5 52*0.75 52*1.0 52*1.5 52*2.5 |
16/0.2 24/0.2 32/0.2 30/0.25 50/0.25 |
22.5 24.5 26.0 30.0 36.5 |
23.5 25.5 27.5 32.8 39.2 |
25.5 27.5 29.5 34.5 41.0 |
634 912 1056 1449 2249 |
763 1043 1214 1607 2425 |
816 1168 1305 1748 2627 |
|
61*0.5 61*0.75 61*1.0 61*1.5 61*2.5 |
16/0.2 24/0.2 32/0.2 30/0.25 50/0.25 |
24.0 26.0 27.5 32.5 39.5 |
25.5 27.0 29.0 35.0 41.5 |
27.5 29.0 31.0 36.5 43.0 |
689 991 1209 1689 2612 |
812 1109 1348 1881 2795 |
889 1251 1470 2041 3035 |
六、交貨長度：根據雙方的協議。
七、控制電纜的近似外徑及重量
| 芯數*標稱截面（mm) | 最大外徑 | 參考重量 | ||||||
|
KVV KVV |
KVVP KVVP |
KYV22 KVV22 |
KYVP2 KVVP2 |
KYV KVV |
KYVP KVVP |
KYVP2 KVVP2 | KVVRP2 | |
|
2 0.75 2 1.0 2 1.5 2 2.5 2 4.0 2 6.0 |
7.7 8.0 9.1 10.5 11.6 12.8 |
9.0 9.6 10.7 11.6 13.3 14.8 |
11.2 11.9 12.9 13.8 15.6 17.1 |
10.5 11.0 12.2 13.1 14.8 16.3 |
72 81 109 154 187 241 |
114 124 157 201 346 351 |
138 148 186 236 406 410 |
204 214 247 292 436 441 |
|
4 0.75 4 1.0 4 1.5 4 2.5 4 4.0 4 6.0 |
8.7 9.1 10.5 11.9 14.0 15.2 |
10.1 10.7 11.6 14.1 15.3 16.8 |
12.7 13.2 14.2 16.3 17.6 18.7 |
12.0 12.4 13.4 15.5 16.7 17.8 |
104 119 156 226 316 413 |
153 163 203 330 436 530 |
183 198 233 375 493 602 |
244 253 302 413 505 619 |
|
7 0.75 7 1.0 7 1.5 7 2.5 7 4.0 7 6.0 |
10.1 10.7 12.8 14.8 16.6 18.2 |
11.5 12.1 14.1 16.3 17.5 19.5 |
13.8 14.3 15.8 18.3 19.8 20.9 |
13.3 13.8 15.7 17.5 19.0 20.5 |
146 169 225 353 473 652 |
202 217 330 472 601 789 |
244 259 378 520 379 892 |
317 354 425 554 701 921 |
|
10 0.75 10 1.0 10 1.5 10 2.5 10 4.0 10 6.0 |
12.7 13.9 15.9 18.4 21.4 23.6 |
14.8 15.3 17.3 19.8 22.4 24.2 |
16.7 17.4 19.0 21.9 23.8 25.9 |
16.0 16.8 18.5 21.2 23.3 25.3 |
265 256 340 500 711 956 |
300 368 456 636 863 1108 |
341 438 520 726 941 1208 |
352 449 558 753 976 1245 |
|
14 0.75 14 1.0 14 1.5 14 2.5 14 4.0 14 6.0 |
14.2 14.9 17.1 20.0 23.2 35.6 |
15.8 16.3 18.6 21.9 24.4 27.0 |
17.9 18.6 20.6 23.7 25.9 28.1 |
17.0 17.7 19.6 22.6 24.9 27.1 |
285 321 432 670 912 1198 |
396 443 550 800 1045 1305 |
451 518 672 900 1149 1434 |
463 530 684 913 1158 1448 |
|
19 0.75 19 1.0 19 1.5 19 2.5 |
15.7 16.4 18.9 22.8 |
16.8 17.8 20.9 23.9 |
18.9 19.6 22.4 25.5 |
18.3 19.0 21.6 24.7 |
347 408 533 1053 |
456 517 674 986 |
531 629 808 1103 |
574 645 824 1119 |
|
24 0.75 24 1.0 24 1.5 24 2.5 |
18.1 19.0 22.6 26.5 |
19.0 20.5 24.0 28.0 |
21.0 22.5 25.2 29.0 |
169.0 21.5 24.0 28.0 |
400 510 744 1110 |
523 634 866 1258 |
476 760 985 1360 |
642 776 1101 1376 |
|
37 0.75 37 1.0 37 1.5 37 2.5 |
20.5 22.0 25.5 30.0 |
22.0 23.5 27.5 32.5 |
24.0 25.0 29.0 34.0 |
23.0 24.5 28.5 33.5 |
600 770 1050 1591 |
764 912 1196 1741 |
807 997 1315 1900 |
823 1013 1331 2079 |
|
48 0.75 48 1.0 48 1.5 48 2.5 |
23.5 25.0 29.5 35.5 |
25.0 26.5 31.0 37.5 |
27.0 28.5 33.0 39.0 |
26.0 27.5 32.2 38.5 |
832 967 1326 2070 |
927 1097 1487 2147 |
1090 1220 1620 2347 |
1106 1236 1890 2537 |
|
61 0.75 61 1.0 61 1.5 61 2.5 |
25.5 27.0 32.0 39.0 |
27.5 29.0 34.5 41.0 |
29.5 31.5 36.5 42.5 |
28.5 30.0 35.5 42.0 |
967 1186 1680 2599 |
1087 1316 1837 2749 |
1233 1450 2021 3015 |
1251 1470 2185 3175 |
八、導體結構
| 標準載面 | 導體結構 | 20℃時導體電阻不大于Ω/KV | ||
| 種類 | 根數/單線標稱直徑 | 不鍍錫 | 鍍錫 | |
| 0.75 | 1 | 1/0.97 | 24.5 | 24.8 |
| 0.75 | 2 | 7/0.37 | 24.5 | 24.5 |
| 0.75 | 3 | 24/0.20 | 26.0 | 26.7 |
| 1.0 | 1 | 1/1.13 | 18.1 | 18.1 |
| 1.0 | 2 | 7/0.43 | 19.1 | 18.2 |
| 1.0 | 3 | 32/0.20 | 19.5 | 20.0 |
| 1.5 | 1 | 1/1.38 | 12.1 | 12.2 |
| 1.5 | 2 | 7/0.52 | 12.1 | 12.2 |
| 1.5 | 3 | 30/0.25 | 13.3 | 13.7 |
| 2.5 | 1 | 1/1.78 | 7.41 | 7.50 |
| 2.5 | 2 | 7/0.68 | 7.41 | 7.56 |
| 2.5 | 3 | 50/0.25 | 7.98 | 8.21 |
| 4 | 1 | 1/2.25 | 4.60 | 4.70 |
| 4 | 2 | 7/0.85 | 4.61 | 5.09 |
| 6 | 3 | 1/2.76 | 3.08 | 3.11 |
| 6 | 1 | 7/1.04 | 3.08 | 3.11 |
| 10 | 2 | 7/1.35 | 1.83 | 1.84 |
