特種電纜

硅橡膠特種控制電纜



一、用途
適用于交流50-Hz 額定電壓450/750V及以下電器儀表及自動的信號傳輸線以及各種移動電器連接線。
二、使用特性
工作溫度：長期工作溫度不超過180℃額定電壓Uo/U:450/750V最低環境溫度：固定敷設-60℃非固定敷設-20℃最小彎曲半徑
：彎曲半徑不小于電纜外徑4倍
三、主要技術指標

項目   技術指標
導體直流電阻 0.5mm2 0.75mm2 1.0mm2 1.5mm2 2.5mm2
20℃Ω /KM 分類 不鍍錫 鍍錫 不鍍錫 鍍錫 不鍍錫 鍍錫 不鍍錫 鍍錫 不鍍錫 鍍錫
B 36.0 36.7 24.5 24.8 18.1 18.2 12.1 12.2 7.41 7.56
R 39.0 40.1 26.0 26.7 19.5 20.0 13.3 13.7 7.98 8.21
試驗電壓（V/5min) 3500
絕緣電阻（MΩ/KM） 20℃大于 50
Z 符合GB12666.5-90氧指數大于50高于B類要求


四、型號及名稱

型號 名稱
HTKGG 銅芯硅橡膠絕緣及護套控制電纜
HTKGGP 銅芯硅橡膠絕緣及護套銅絲編織屏蔽控制電纜
HTKGGx 鍍錫銅芯硅橡膠絕緣及護套控制電纜
HTKGGPx 鍍錫銅芯硅橡膠絕緣及護套銅絲編織屏蔽控制電纜
HTKFG 銅芯氟塑料絕緣硅橡膠護套控制電纜

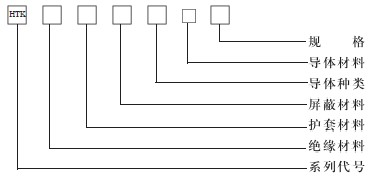

五、型號說明



項目 代號 說明
系列代號 HTK 特控電纜
絕緣材料 G 硅橡膠
F 氟塑料
屏蔽材料 P 銅絲編織
P1 鍍錫銅絲編織
P3 鋁塑帶
護套材料 G 硅橡膠
導體材料 / 銅絲省略
x 鍍錫鋼絲
導體結構 B 七股絞合導體
R 多股軟導體
規格   芯數*導體載面（N*S)
  N:2'3'4'5.......37
導體截面積   S:0.5,0.75,1.0,1.5,2.5,4 (mm2)


例1.19芯載面為1.0mm2類導體鍍錫線芯硅橡膠絕緣及護套特控電纜表示為：HTKGGB 19*1.0mm2
2.19芯載 面為1.0mm2R類導體硅橡膠絕緣及護套鍍錫銅絲紡織屏蔽控電纜表示為：HTKGGP R 19*10mm2
3.19芯載面為1.0mm2鍍錫線芯硅橡膠絕緣及護套特控電纜表示為： HTKGGx 19*1.0mm2
4.19芯載面為1.0mm2B類導體鍍錫線芯氟塑料絕緣硅橡膠護套鋁塑帶屏蔽特控電纜表示為：HTKFGP3Bx 19*1.0mm2
電纜規格

芯數*標稱截面（mm2）   導體線芯 電纜最大外徑 計算重量
種類 根數/直徑mm HTKGG HTKGGP HTKGG HTKGGP
    HTKGGX HTKGGP1(P3) HTKGGX HTKGGP1(P3)
2*0.5 B 7/0.30
 7.4 7.7 48.0 67.0
R 16/0.20
2*0.75 B 7/0.37
 7.8 8.1 55.0 77.0
R 24/0.20
2*1.0 B 7/0.43
 8.0 8.3 59.0 81.0
R 32/0.20
2*1.5 B 7/0.52
 9.4 9.7 92.0 120.0
R 30/0.25
2*2.5 B 19/0.41
 10.6 10.9 134.0 167.0
R 49/0.25
3*0.5 B 7/0.30
 7.7 8.1 58.0 83.0
R 16/0.20
3*0.75 B 7/0.37
 8.2 8.6 68.0 98.0
R 24/0.20
3*1.0 B 7/0.43
 8.4 8.8 81.0 121.0
R 32/0.20
3*1.5 B 7/0.52
 9.9 10.3 117.0 167.0
R 30/0.25
3*2.5 B 19/0.41
 11.2 11.6 155.0 202.0
R 49/0.25
4*0.5 B 7/0.30
 9.3 9.7 85.0 116.0
R 16/0.20
4*0.75 B 7/0.37
 9.8 10.2 101.0 135.0
R 24/0.20
4*1.0 B 7/0.43
 10.0 10.4 124.0 159.0
R 32/0.20
4*1.5 B 7/0.52
 11.7 12.1 163.0 210.0
R 30/0.25
4*2.5 B 19/0.41
 13.2 13.6 216.0 268.0
R 49/0.25
5*0.5 B 7/0.30
 9.9 10.3 99.0 151.0
R 16/0.20
5*0.75 B 7/0.37
 10.5 10.9 1170 155.0
R 24/0.20
5*1.0 B 7/0.43
 10.8 11.2 135.0 174.0
R 32/0.20
5*1.5 B 7/0.52
 12.6 13.0 192.0 242.0
R 30/0.25


芯數*標稱截面（mm2）   導體線芯 電纜最大外徑 計算重量
種類 根數/直徑mm HTKGG HTKGGP HTKGG HTKGGP
    HTKGGX HTKGGP1(P3) HTKGGX HTKGGP1(P3)
5*2.5 B 19/0.41 14.3 14.7 258.0 317.0
R 49/0.25
6*0.5 B 7/0.30 10.2 10.6 111.0 147.0
R 16/0.20
6*0.75 B 7/0.37 10.7 11.1 129.0 168.0
R 24/0.20
6*1.0 B 7/0.43 11.0 11.4 150.0 190.0
R 32/0.20
6*1.5 B 7/0.52 13.0 13.4 220.0 277.0
R 30/0.25
6*2.5 B 19/0.41 14.6 14.9 291.0 346.0
R 49/0.25
7*0.5 B 7/0.30 10.6 11.0 122.0 160.0
R 16/0.20
7*0.75 B 7/0.37 11.2 11.6 144.0 186.0
R 24/0.20
7*1.0 B 7/0.43 11.5 11.9 168.0 211.0
R 32/0.20
7*1.5 B 7/0.52 13.6 14.0 246.0 301.0
R 30/0.25
7*2.5 B 19/0.41 15.4 15.8 351.0 416.0
R 49/0.25
8*0.5 B 7/0.30 11.3 11.7 137.0 179.0
R 16/0.20
8*0.75 B 7/0.37 11.9 12.3 160.0 205.0
R 24/0.20
8*1.0 B 7/0.43 12.3 12.7 189.0 237.0
R 30/0.20
8*1.5 B 7/0.52 14.6 15.0 279.0 339.0
R 30/0.25
8*2.5 B 19/0.41 16.5 16.9 371.0 443.0
R 49/0.25
9*0.5 B 7/0.30 12.1 12.5 150.0 197.0
R 16/0.20
9*0.75 B 7/0.37 12.9 13.3 180.0 231.0
R 24/0.20
9*1.0 B 7/0.43 13.3 13.7 211.0 264.0
R 30/0.20


芯數*標稱截面（mm2） 種類 導體線芯 電纜最大外徑 計算重量
根數/直徑mm HTKGG HTKGGP HTKGG HTKGGP
  HTKGGX HTKGGP1(P3) HTKGGX HTKGGP1(P3)
9*1.5 B 7/0.52 15.8 16.2 308.0 376.0
R 30/0.25
9*2.5 B 19/0.41 18.0 18.4 414.0 494.0
R 49/0.25
10*0.5 B 7/0.30 12.8 13.2 165.0 216.0
R 16/0.20
10*0.75 B 7/0.37 13.6 14.0 198.0 253.0
R 24/0.20
10*1.0 B 7/0.43 14.0 14.3 239.0 297.0
R 32/0.20
10*1.5 B 7/0.52 16.8 17.2 340.0 413.0
R 30/0.25
10*2.5 B 19/0.41 19.2 19.6 459.0 650.0
R 49/0.25
11*0.5 B 7/0.30 13.1 13.5 174.0 226.0
R 16/0.20
11*0.75 B 7/0.37 14.0 14.4 210.0 267.0
R 24/0.20
11*1.0 B 7/0.43 14.4 14.8 246.0 306.0
R 32/0.20
11*1.5 B 7/0.52 17.3 17.7 368.0 444.0
R 30/0.25
11*2.5 B 19/0.41 19.8 20.2 498.0 587.0
R 49/0.25
12*0.5 B 7/0.30 13.1 13.5 183.0 235.0
R 16/0.20
12*0.75 B 7/0.37 14.0 14.4 221.0 278.0
R 24/0.20
12*1.0 B 7/0.43 14.4 14.8 260.0 320.0
R 32/0.20
12*1.5 B 7/0.52 17.3 17.7 391.0 467.0
R 30/0.25
12*2.5 B 19/0.41 19.8 20.2 531.0 620.0
R 49/0.25
13*0.5 B 7/0.30 13.7 14.1 179.0 234.0
R 16/0.20
13*0.75 B 7/0.37 14.6 15.0 237.0 298.0
R 24/0.20


芯數*標稱截面（mm2） 種類 導體線芯 電纜最大外徑 計算重量
根數/直徑mm HTKGG HTKGGP HTKGG HTKGGP
  HTKGGX HTKGGP1(P3) HTKGGX HTKGGP1(P3)
13*1.0 B 7/0.43 15.0 15.4 277.0 340.0
R 32/0.20
13*1.5 B 7/0.52 18.1 18.5 419.0 500.0
R 30/0.25
13*2.5 B 19/0.41 20.8 21.2 572.0 667.0
R 49/0.25
14*0.5 B 7/0.30 13.7 14.1 187.0 243.0
R 16/0.20
14*0.75 B 7/0.37 14.6 15.0 278.0 309.0
R 24/0.20
14*1.0 B 7/0.43 15.0 15.4 291.0 354.0
R 32/0.20
14*1.5 B 7/0.52 18.1 18.5 442.0 523.0
R 30/0.25
14*2.5 B 19/0.41 20.8 21.2 605.0 700.0
R 49/0.25
15*0.5 B 7/0.30 14.3 14.7 200.0 260.0
R 16/0.20
15*0.75 B 7/0.37 15.3 15.7 264.0 328.0
R 24/0.20
15*1.0 B 7/0.43 15.8 16.2 314.0 381.0
R 32/0.20
15*1.5 B 7/0.52 19.0 19.4 470.0 556.0
R 30/0.25
15*2.5 B 19/0.41 21.9 22.3 642.0 744.0
R 49/0.25
16*0.5 B 7/0.30 14.3 14.7 209.0 269.0
R 16/0.20
16*0.75 B 7/0.37 15.3 15.7 275.0 339.0
R 24/0.20
16*1.0 B 7/0.43 15.8 16.2 325.0 392.0
R 32/0.20
16*1.5 B 7/0.52 19.0 19.4 493.0 579.0
R 30/0.25
16*2.5 B 19/0.41 21.9 22.3 675.0 777.0
R 49/0.25
17*0.5 B 7/0.30 12.8 13.2 241.0 304.0
R 16/0.20


芯數*標稱截面（mm2） 種類 導體線芯 電纜最大外徑 計算重量
根數/直徑mm HTKGG HTKGGP HTKGG HTKGGP
  HTKGGX HTKGGP1(P3) HTKGGX HTKGGP1(P3)
17*0.75 B 7/0.37 13.6 14.0 291.0 370.0
R 24/0.20
17*1.0 B 7/0.43 14.0 14.4 327.0 364.0
R 32/0.20
17*1.5 B 7/0.52 20.0 20.4 561.0 652.0
R 30/0.25
17*2.5 B 19/0.41 23.0 23.4 719.0 727.0
R 49/0.25
18*0.5 B 7/0.30 12.8 13.2 250.0 313.0
R 16/0.20
18*0.75 B 7/0.37 13.6 14.0 302.0 381.0
R 24/0.20
18*1.0 B 7/0.43 14.0 14.4 341.0 378.0
R 32/0.20
18*1.5 B 7/0.52 20.0 20.4 584.0 675.0
R 30/0.25
18*2.5 B 19/0.41 23.0 23.4 752.0 760.0
R 49/0.25
19*0.5 B 7/0.30 12.8 13.2 259.0 322.0
R 16/0.20
19*0.75 B 7/0.37 13.6 14.0 313.0 392.0
R 24/0.20
19*1.0 B 7/0.43 14.0 14.4 355.0 392.0
R 32/0.20
19*1.5 B 7/0.52 20.0 20.4 607.0 698.0
R 30/0.25
19*2.5 B 19/0.41 23.0 23.4 785.0 793.0
R 49/0.25
24*0.5 B 7/0.30 18.2 18.6 368.0 443.0
R 16/0.20
24*0.75 B 7/0.37 19.4 19.8 432.0 514.0
R 24/0.20
24*1.0 B 7/0.43 20.0 20.4 511.0 596.0
R 32/0.20
24*1.5 B 7/0.52 24.2 24.6 770.0 879.0
R 30/0.25


芯數*標稱截面（mm2） 種類 導體線芯 電纜最大外徑 計算重量
根數/直徑mm HTKGG HTKGGP HTKGG HTKGGP
  HTKGGX HTKGGP1(P3) HTKGGX HTKGGP1(P3)
24 2.5 B 19/0.41 27.8 28.2 1048 1178.0
R 49/0.25
27 0.5 B 7/0.30 18.5 18.9 388.0 467.0
R 16/0.20
27 0.75 B 7/0.37 19.8 20.2 532.0 616.0
R 24/0.20
27 1.0 B 7/0.43 20.4 20.8 558.0 645.0
R 32/0.20
27 1.5 B 7/0.52 24.7 25.1 845.0 957.0
R 30/0.25
27 2.5 B 19/0.41 28.4 28.8 1154.0 1292.0
R 49/0.25
30 0.5 B 7/0.30 19.1 19.5 421.0 499.0
R 16/0.20
30 0.75 B 7/0.37 20.4 20.8 509.0 598.0
R 24/0.20
30 1.0 B 7/0.43 21.0 21.4 604.0 687.0
R 32/0.20
30 1.5 B 7/0.52 25.5 25.9 922.0 1037.0
R 30/0.25
30 2.5 B 19/0.41 29.4 29.8 1261.0 1404.0
R 49/0.25
37 0.5 B 7/0.30 20.7 21.1 496.0 583.0
R 16/0.20
37 0.75 B 7/0.37 22.1 22.5 602.0 690.0
R 24/0.20
37 0.75 B 7/0.43 22.8 23.2 722.0 810.0
R 32/0.20
37 1.5 B 7/0.52 27.8 28.2 1104.0 1234.0
R 30/0.25
37 2.5 B 19/0.41 32.1 32.5 1519.0 1672.0
R 49/0.25


注：HTKFGPxHTKFGB型外直徑同上
交貨長度：按客戶要求
