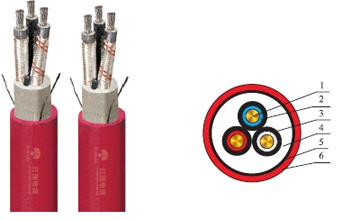

1、動力線芯導體
2、橡膠絕緣
3、絕緣屏蔽（作為地線）
4、內護套
5、監視線芯和包層的導電條
6、外護套
一、用途
適用于額定電壓8.1/10kv及以下的井下移動變壓器及類似設備的電源連接
二、使用條件
電纜導體的長期允許工作溫度為90℃。電纜的最小彎曲半徑為電纜直徑的6倍。黃色護套不得在日光下長期暴露。
三、型號及名稱
| 型號 | 名稱 | 用途 |
| MYPTJ-3.6/6kV | 礦用移動金屬屏蔽監視線橡套軟電纜 | 額定電壓為3.6/6kv井下移動變壓器及類似設備的電源連接 |
| MYPTJ-6/10kV | 額定電壓為6/10KV各種井下移動變壓器及類似設備的電源連接 | |
| MYDTJ8.7/10KV | 額定電壓為8.7/10KV各種井下移動變壓器及類似設備的電源連接 |
四、電纜規格
| 芯數*標稱截面(mm2)( | 標稱厚度 | 電纜外徑 | ||||
| 動力線芯 | 地線芯 | 監視線芯 | 動力線芯絕緣 | 內護套 | 外護套 | MYPTJ-3.6/6 |
| 3*25 | 3*16/3 | 3*2.5 | 4.0 | 2.5 | 5.5 | 61.0-69.0 |
| 3*35 | 3*16/3 | 3*2.5 | 4.0 | 2.5 | 5.5 | 63.5-72.0 |
| 3*50 | 3*16/3 | 3*2.5 | 4.0 | 2.5 | 5.5 | 67.5-76.0 |
| 3*70 | 3*25/3 | 3*2.5 | 4.0 | 3.0 | 5.5 | 72.5-82.0 |
| 3*95 | 3*35/3 | 3*2.5 | 4.0 | 3.0 | 5.5 | 77.0-87.0 |
| 3*120 | 3*35/3 | 3*2.5 | 4.0 | 3.0 | 5.5 | 80.5-90.0 |
| 3*150 | 3*50/3 | 3*2.5 | 4.0 | 3.0 | 5.5 | 84.5-94.5 |
| 芯數*標稱截面(mm2) | 標稱厚度 | 電纜外徑 | ||||
| 動力線芯 | 地線芯 | 監視線芯 | 動力線芯絕緣 | 內護套 | 外護套 | MYPTJ-3.6/6 |
| 3*25 | 3*16/3 | 3*2.5 | 4.5 | 2.5 | 5.5 | 63.0-71.0 |
| 3*35 | 3*16/3 | 3*2.5 | 4.5 | 2.5 | 5.5 | 66.0-74.5 |
| 3*50 | 3*16/3 | 3*2.5 | 4.5 | 2.5 | 5.5 | 70.5-79.5 |
| 3*70 | 3*25/3 | 3*2.5 | 4.5 | 3.0 | 5.5 | 74.5-84.0 |
| 3*95 | 3*35/3 | 3*2.5 | 4.5 | 3.0 | 5.5 | 79.5-88.5 |
| 3*120 | 3*35/3 | 3*2.5 | 4.5 | 3.0 | 5.5 | 82.5-92.0 |
| 3*150 | 3*50/3 | 3*2.5 | 4.5 | 3.0 | 5.5 | 86.5-96.5 |
| 芯數*標稱截面(mm2) | 標稱厚度 | 電纜外徑 | ||||
| 動力線芯 | 地線芯 | 監視線芯 | 動力線芯絕緣 | 內護套 | 外護套 | MYPTJ-3.6/6 |
| 3*25 | 3*16/3 | 3*2.5 | 5.5 | 2.5 | 5.5 | 67.0-76.0 |
| 3*35 | 3*16/3 | 3*2.5 | 5.5 | 2.5 | 5.5 | 71.0-80.0 |
| 3*50 | 3*16/3 | 3*2.5 | 5.5 | 2.5 | 5.5 | 75.0-84.5 |
| 3*70 | 3*25/3 | 3*2.5 | 5.5 | 3.0 | 5.5 | 79.0-88.0 |
| 3*95 | 3*35/3 | 3*2.5 | 5.5 | 3.0 | 5.5 | 83.5-93.0 |
| 3*120 | 3*35/3 | 3*2.5 | 5.5 | 3.0 | 5.5 | 86.5-96.5 |
| 3*150 | 3*50/3 | 3*2.5 | 5.5 | 3.0 | 5.5 | 91.0-101.5 |
五、技術要求
1、成品電纜導體直流電阻符合5的要求
| 動力芯標稱截面(mm2) | 20℃時導體電阻Ω/km | 動力線芯標稱截面(mm2) | 20℃時導體電阻Ω/km |
| 25 | ≤0.795 | 95 | ≤0.210 |
| 35 | ≤0.565 | 120 | ≤0.164 |
| 50 | ≤0.393 | 150 | ≤0.132 |
| 70 | ≤0.277 |
2、成品電纜絕緣電阻符合表6的要求
| 標稱截面(mm2) | 20℃時導體電阻Ω/km | ||
| 額定電壓3.7/6kv | 額定電壓6/10KV | 額定電壓8.7/10KV | |
| 25 | ≥650 | ≥700 | ≥1250 |
| 35 | ≥550 | ≥650 | ≥1150 |
| 50 | ≥500 | ≥550 | ≥1000 |
| 70 | ≥450 | ≥500 | ≥900 |
| 95 | ≥400 | ≥450 | ≥800 |
| 120 | ≥350 | ≥400 | ≥750 |
| 150 | ≥350 | ≥350 | ≥700 |
1、導體工作允許溫度90℃
2、成品電纜具有抗彎曲性能
3、成品電纜具有機械擠壓和機械沖擊性能
4、絕緣搞張強度大于6.5Mpa，斷裂伸長率大于200％
5、護套抗張強度大于11.0N/mm平方，斷裂伸長率大于250％
7、產品的阻燃性能達到MT386-1995規定的全部燃燒試驗的要求。
